Cosa significa PA6? La poliammide 6 spiegata

Cosa significa PA6?

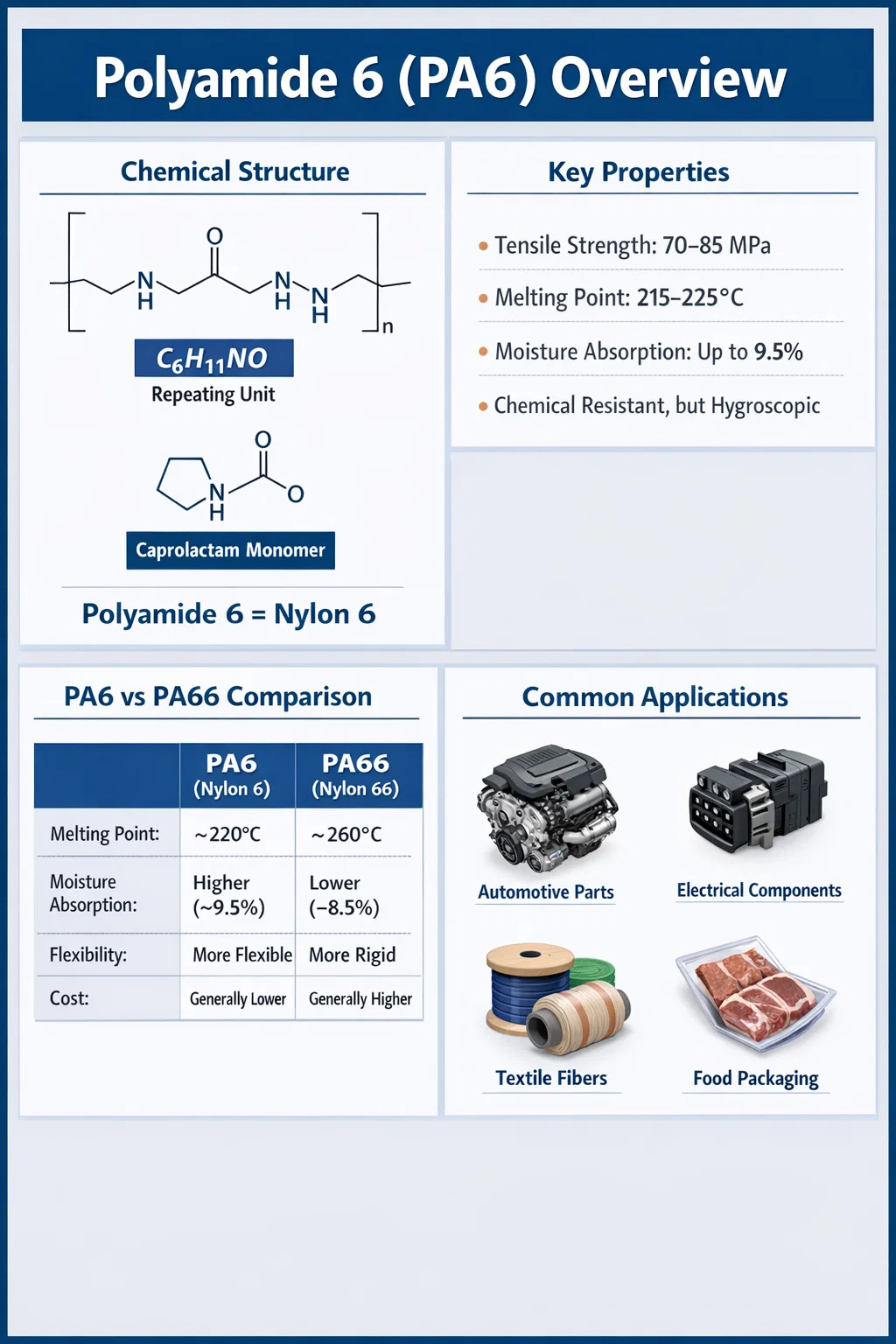

PA6 sta per Poliammide 6 , un polimero termoplastico semicristallino prodotto dalla polimerizzazione con apertura dell'anello del caprolattame. Appartiene alla più ampia famiglia dei nylon ed è uno dei tecnopolimeri più utilizzati al mondo. Il "6" si riferisce ai sei atomi di carbonio nell'unità monomerica ripetitiva derivata dal caprolattame (C₆H₁₁NO). PA6 è comunemente indicato anche come Nylon 6 ed entrambi i termini descrivono lo stesso materiale di base.

In contesti industriali e tecnici, PA6 e Poliammide 6 sono utilizzati in modo intercambiabile. Lo troverete etichettato come PA6 nelle schede tecniche, come Nylon 6 negli elenchi di prodotti commerciali e talvolta come policaprolattame nella letteratura scientifica. Indipendentemente dall'etichetta, tutti questi nomi si riferiscono alla stessa struttura portante polimerica definita dalla ripetizione di legami ammidici (-CO-NH-) lungo la catena polimerica.

A livello globale, la poliammide 6 è uno dei materiali termoplastici tecnici più consumati. Il volume di produzione annuale supera 4 milioni di tonnellate , e il materiale è parte integrante di settori che vanno dall'automotive all'elettronica, al tessile e all'imballaggio alimentare. Comprendere cosa rappresenta PA6 è solo il punto di partenza: la sua chimica, le caratteristiche prestazionali e il comportamento di lavorazione definiscono il motivo per cui è diventato così dominante dal punto di vista commerciale.

La chimica dietro la poliammide 6

La poliammide 6 viene sintetizzata attraverso la polimerizzazione con apertura dell'anello idrolitico dell'ε-caprolattame, un'ammide ciclica. Questo processo differisce fondamentalmente dalla poliammide 66 (PA66), che viene prodotta mediante polimerizzazione per condensazione di due monomeri separati: esametilendiammina e acido adipico. L'origine monomerica del PA6 gli conferisce una struttura della catena più uniforme e leggermente più flessibile rispetto al PA66.

Il gruppo ammidico (-CONH-) che si ripete lungo la struttura PA6 è responsabile di molte delle sue caratteristiche chiave, tra cui:

• Forte legame idrogeno intermolecolare, che contribuisce alla rigidità meccanica e all'elevato punto di fusione
• Affinità per le molecole d'acqua, che porta all'assorbimento di umidità (igroscopicità) che influisce sulla stabilità dimensionale
• Resistenza chimica a oli, grassi, carburanti e alla maggior parte dei solventi organici
• Suscettibilità agli acidi e alle basi forti, che possono idrolizzare il legame ammidico

Il grado di cristallinità della poliammide 6 varia tipicamente da Dal 35% al 45% , a seconda delle condizioni di lavorazione. Una cristallinità più elevata è correlata a maggiore rigidità, forza e resistenza chimica, mentre una cristallinità inferiore migliora la resistenza agli urti e la flessibilità. Questo equilibrio può essere regolato tramite agenti nucleanti, velocità di raffreddamento e protocolli di ricottura durante la produzione.

Il peso molecolare dei gradi commerciali di PA6 varia considerevolmente. I gradi standard per stampaggio a iniezione hanno tipicamente pesi molecolari medi numerici (Mn) nell'intervallo di Da 15.000 a 40.000 g/mol , mentre le varianti di tipo fibra e film possono raggiungere pesi molecolari più elevati per soddisfare specifiche esigenze di trazione e allungamento.

Principali proprietà fisiche e meccaniche del PA6

Il profilo prestazionale della poliammide 6 lo rende uno dei materiali termoplastici tecnici più versatili disponibili. La tabella seguente riassume le proprietà tipiche del PA6 non caricato di qualità standard allo stato dry-as-molded (DAM):

Una proprietà che richiede particolare attenzione è l'assorbimento dell'umidità. PA6 assorbe l'umidità dall'ambiente e, alla saturazione (contenuto di umidità di equilibrio, o EMC), le proprietà cambiano in modo significativo. La resistenza alla trazione può diminuire 20–30% , mentre migliorano la resistenza all'urto e l'allungamento a rottura. Ciò significa che i pezzi in PA6 testati allo stato condizionato (umido) si comportano in modo molto diverso dagli stessi pezzi testati immediatamente dopo lo stampaggio (a secco). Gli ingegneri devono tenerne conto durante la progettazione di applicazioni strutturali.

Comportamento termico

La poliammide 6 ha un punto di fusione intorno a 220°C, che la colloca comodamente nella gamma dei tecnopolimeri a temperatura media. La sua temperatura di deflessione termica (HDT) sotto un carico di 1,8 MPa è di circa 55–65°C per i gradi non caricati, ma aumenta notevolmente con il rinforzo in fibra di vetro: un PA6 caricato con vetro al 30% può raggiungere un HDT di 200°C o superiore . Ciò rende la PA6 rinforzata adatta per le applicazioni automobilistiche sotto il cofano in cui l'esposizione al calore è una realtà quotidiana.

PA6 vs PA66: come differiscono e quando sceglierli

La poliammide 6 e la poliammide 66 sono i due tipi di nylon più importanti dal punto di vista commerciale e vengono spesso confrontati. Sebbene condividano una famiglia chimica simile, le loro differenze contano nelle applicazioni reali.

Per la maggior parte delle applicazioni generiche (beni di consumo, alloggiamenti non strutturali, fibre tessili) la PA6 è la scelta preferita grazie al suo costo inferiore, al migliore flusso durante lo stampaggio a iniezione e all'estetica superficiale superiore. Per applicazioni automobilistiche o industriali impegnative che richiedono un'esposizione prolungata a temperature superiori a 150°C, PA66 ha un vantaggio. Tuttavia, con pacchetti stabilizzatori e rinforzi in vetro, il PA6 può essere progettato per colmare gran parte di questo divario prestazionale.

Gradi e formulazioni comuni di poliammide 6

Il PA6 grezzo non riempito è solo la base. Il panorama commerciale comprende dozzine di gradi modificati progettati per obiettivi prestazionali specifici. Le categorie principali sono:

PA6 rinforzato con fibra di vetro

L'aggiunta di fibre di vetro con carichi del 15%, 30% o 50% in peso trasforma il PA6 in un materiale strutturale. Un grado PA6 caricato con vetro al 30% offre in genere una resistenza alla trazione di 160–180MPa e un modulo di flessione di 8.000–10.000 MPa, circa tre o quattro volte la rigidità della resina di base non riempita. Questa variante rinforzata è una scelta standard per staffe strutturali, coperture del motore, alloggiamenti elettrici e clip portanti negli assemblaggi automobilistici.

PA6 ignifugo

Per le applicazioni elettriche ed elettroniche, i gradi ignifughi (FR) della poliammide 6 incorporano additivi privi di alogeni o alogenati per ottenere classificazioni UL 94 V-0 a spessori di parete specificati, spesso fino a 0,4 mm. Questi gradi sono fondamentali per gli alloggiamenti degli interruttori automatici, le basi dei relè, i corpi dei connettori e altri componenti in cui il rischio di accensione deve essere ridotto al minimo in conformità agli standard IEC 60695 e UL.

PA6 modificato ad impatto

L'indurimento della gomma tramite modificatori elastomerici come EPDM o poliolefine innestate con anidride maleica migliora sostanzialmente la resistenza agli urti a bassa temperatura. I gradi PA6 super tenaci possono raggiungere valori di impatto con intaglio Charpy di 50–80 kJ/m² rispetto ai 5–8 kJ/m² dei gradi standard. Queste formulazioni vengono utilizzate negli articoli sportivi, negli alloggiamenti degli utensili e nei componenti dei paraurti automobilistici.

PA6 stabilizzato al calore

La PA6 standard subisce una degradazione ossidativa termica superiore a 100°C in scenari di esposizione a lungo termine. I gradi stabilizzati al calore incorporano sistemi stabilizzanti con ammine impedite o a base di rame per prolungare la durata di servizio continua a temperature di 120–130°C. Ciò è rilevante per i collettori di aspirazione dell'aria, i componenti del sistema di raffreddamento e altre parti vicine ai sottosistemi automobilistici che generano calore.

Gradi con carica minerale e fibra di carbonio

Vengono aggiunti riempitivi minerali come talco o wollastonite per migliorare la stabilità dimensionale, la rigidità e la durezza superficiale a un costo inferiore rispetto alle fibre di vetro. Il PA6 rinforzato con fibra di carbonio offre un'eccezionale rigidità specifica ed è sempre più specifico nelle applicazioni strutturali leggere nel settore aerospaziale e nelle attrezzature sportive ad alte prestazioni, sebbene i costi dei materiali siano sostanzialmente più elevati.

Come viene lavorato il PA6: metodi di produzione

La poliammide 6 è compatibile con un’ampia gamma di metodi di lavorazione dei polimeri, il che contribuisce in modo significativo alla sua versatilità commerciale. La scelta del metodo di lavorazione dipende dalla geometria del prodotto previsto e dai requisiti di utilizzo finale.

Stampaggio ad iniezione

Lo stampaggio a iniezione è il metodo di lavorazione dominante per PA6 nelle applicazioni ingegneristiche. Le temperature tipiche di fusione variano da da 240°C a 280°C , con temperature dello stampo di 60–100°C utilizzate per controllare la cristallinità e la finitura superficiale. La pre-essiccazione è essenziale: i pellet di PA6 devono essere essiccati fino a un contenuto di umidità inferiore allo 0,2% prima della lavorazione per prevenire la degradazione idrolitica durante lo stampaggio, che causa perdita di peso molecolare, difetti superficiali (divaricazione, striature) e proprietà meccaniche ridotte. L'essiccazione a 80°C per 4–6 ore in un essiccatore deumidificatore è una pratica standard.

Estrusione

PA6 è ampiamente estruso in profili, tubi, barre, pellicole e lastre. Il PA6 per film è ampiamente utilizzato negli imballaggi alimentari come strato barriera, grazie alle sue eccellenti proprietà di barriera all'ossigeno e agli aromi. I film multistrato coestrusi che combinano PA6 con strati di polietilene o polipropilene offrono soluzioni di imballaggio che bilanciano flessibilità, prestazioni barriera e termosaldabilità. Il film PA6 raggiunge velocità di trasmissione dell'ossigeno di inferiore a 30 cc·mil/100 in²·giorno in condizioni asciutte.

Filatura a fusione per la produzione di fibre

L'industria tessile fa affidamento sulle fibre PA6 filate a fusione (fibre di nylon 6) per calzetteria, abbigliamento sportivo, costumi da bagno, tappeti e tessuti industriali. Il processo di filatura a fusione prevede l'estrusione di PA6 fuso attraverso filiere, seguita da trafilatura e testurizzazione per raggiungere i valori di tenacità e allungamento desiderati. I filati di filamenti PA6 commerciali tipicamente mostrano tenacità nell'intervallo di 4–7 g/denari , rendendoli durevoli, resistenti all'abrasione e resilienti a ripetute sollecitazioni meccaniche.

Soffiaggio e stampaggio rotazionale

Gradi di PA6 specializzati per soffiaggio vengono utilizzati per produrre tubazioni del carburante, serbatoi di liquidi e componenti automobilistici cavi dove è richiesta la combinazione di resistenza chimica e integrità meccanica. Lo stampaggio rotazionale con polvere PA6 viene applicato in contenitori industriali e alloggiamenti speciali, sebbene questo sia meno comune rispetto ai gradi di polietilene.

Principali applicazioni di PA6 in tutti i settori

Il campo di applicazione della poliammide 6 è eccezionalmente ampio. Di seguito sono elencate le industrie primarie e le applicazioni specifiche per l'uso finale in cui PA6 è un materiale standard o preferito.

Industria automobilistica

Il settore automobilistico è il maggior consumatore singolo di PA6 di livello tecnico, con una quota pari a circa 35–40% del consumo totale di tecnopolimeri PA6. I principali componenti automobilistici realizzati in PA6 rinforzato con vetro o stabilizzato al calore includono:

• Collettori di aspirazione aria e risonatori
• Coperchi motore e coppe dell'olio (su piattaforme selezionate)
• Alloggiamenti del sistema di raffreddamento e corpi del termostato
• Staffe per pedali e guide per cavi
• Connettori della linea del carburante e condotti del fluido
• Clip strutturali, boccole di fissaggio e meccanismi di maniglie delle porte

La transizione dell'industria automobilistica verso la progettazione di veicoli leggeri (per migliorare l'efficienza del carburante e ridurre le emissioni di CO₂) continua a promuovere la sostituzione dei componenti metallici con PA6 rinforzato con vetro, una tendenza comunemente descritta come "sostituzione del metallo". Un tipico veicolo moderno contiene tra 15 e 25kg di materiali poliammidici, con PA6 e PA66 che rappresentano la quota maggioritaria.

Applicazioni elettriche ed elettroniche (E&E).

Il PA6 di grado FR e quello per uso generale sono ampiamente utilizzati nei componenti elettrici grazie alla loro combinazione di resistenza meccanica, stabilità dimensionale e proprietà di isolamento elettrico. La resistività superficiale del PA6 supera 10¹³Ω e la sua rigidità dielettrica è tipicamente di 14-16 kV/mm, il che lo rende particolarmente adatto per alloggiamenti di connettori, involucri di relè, basi di interruttori automatici, morsettiere e nuclei di bobine di motori.

Applicazioni tessili e fibre

In termini di volume, la fibra è in realtà la più grande applicazione della poliammide 6 a livello globale, con un consumo di circa 60-65% della produzione totale di PA6. Le fibre di nylon 6 compaiono nella calzetteria, nella biancheria intima, nell'abbigliamento sportivo, nei tessuti per tappezzeria e nei tappeti. L'eccezionale resistenza all'abrasione e il recupero elastico della fibra PA6 la rendono particolarmente apprezzata nelle fibre per tappeti, dove compete con PA66 e poliestere.

Imballaggio alimentare

La pellicola PA6 è un materiale chiave negli imballaggi alimentari flessibili, in particolare per carni, formaggi e alimenti trasformati confezionati sottovuoto. Le sue proprietà barriera superiori rispetto alle poliolefine impediscono l'ingresso di ossigeno che porta al deterioramento ossidativo, prolungando significativamente la durata di conservazione. Le pellicole per imballaggio a base di PA6 mostrano inoltre un'eccellente resistenza alla perforazione e possono sopportare la pastorizzazione e la lavorazione in storta a temperature fino a 121°C.

Beni industriali e di consumo

PA6 è ampiamente utilizzato in alloggiamenti di utensili elettrici, attrezzature sportive (attacchi da sci, hardware per arrampicata, componenti di biciclette), componenti di trasportatori industriali, ingranaggi e boccole, fascette e sistemi di gestione dei cavi e raccordi pneumatici. La sua combinazione di tenacità, resistenza all'usura e lavorabilità lo rende una scelta pratica sia per le parti di produzione di massa stampate a iniezione che per i semilavorati lavorati.

Comprendere la sensibilità all'umidità della poliammide 6

La gestione dell'umidità è uno degli aspetti più importanti dal punto di vista pratico quando si lavora con PA6 e influisce sia sulla lavorazione che sulle prestazioni di utilizzo finale. PA6 è igroscopico: assorbe l'acqua dall'ambiente fino a raggiungere l'equilibrio con l'umidità relativa circostante.

Al 50% di umidità relativa e 23°C (stato condizionato tipico secondo ISO 1110), PA6 assorbe circa 2,5–3,0% di umidità in peso . A piena saturazione (immerso in acqua), questo sale a circa il 9–10%. Questi livelli di umidità influenzano direttamente:

• Stabilità dimensionale: Il PA6 mostra un cambiamento dimensionale (rigonfiamento) all'aumentare del contenuto di umidità, con un'espansione lineare di circa 0,7–1,0% per percentuale di umidità assorbita. Per i componenti con adattamento di precisione, questo deve essere preso in considerazione nella tolleranza.
• Resistenza alla trazione e modulo: Entrambi diminuiscono con l'assorbimento di umidità, poiché l'acqua agisce come plastificante interrompendo il legame idrogeno intermolecolare.
• Resistenza agli urti: Migliora all'aumentare del contenuto di umidità, grazie alla maggiore duttilità. Il PA6 condizionato è significativamente più resistente del PA6 DAM nei test di impatto a bassa temperatura.
• Qualità di lavorazione: I pellet umidi lavorati senza un'adeguata essiccazione producono parti con difetti superficiali, vuoti, peso molecolare ridotto e proprietà meccaniche compromesse.

Gli ingegneri che specificano PA6 per applicazioni strutturali dovrebbero sempre fare riferimento ai dati meccanici condizionati (al contenuto di umidità di servizio previsto) piuttosto che ai valori asciutti come stampati per evitare di sopravvalutare le prestazioni in servizio.

Sostenibilità e Riciclo della PA6

La sostenibilità è una dimensione sempre più critica nella selezione dei materiali e la poliammide 6 ha un profilo di fine vita più favorevole rispetto a molti altri tecnopolimeri. Il PA6 può essere riciclato meccanicamente – rifuso e riprocessato in nuove parti – con una certa degradazione del peso molecolare e delle proprietà, in particolare dopo più cicli di lavorazione. Scarti industriali e PA6 post-consumo provenienti da fibre di tappeti, reti da pesca e rifiuti tessili vengono raccolti e riciclati su larga scala in diversi programmi in tutto il mondo.

Il riciclo chimico è particolarmente vantaggioso per PA6 rispetto a PA66. Poiché il PA6 è costituito da un singolo monomero (caprolattame), può essere depolimerizzato nuovamente in caprolattame puro mediante idrolisi o glicolisi, e il monomero recuperato può quindi essere ripolimerizzato in PA6 di qualità vergine. Questo percorso di riciclaggio a circuito chiuso è già operativo a livello commerciale: aziende tra cui Aquafil producono Econyl, una fibra PA6 rigenerata ottenuta da rifiuti post-consumo come reti da pesca scartate e fibre di tappeti, con un’impronta di carbonio significativamente inferiore rispetto alla produzione vergine.

Le valutazioni del ciclo di vita indicano che la produzione di 1 kg di PA6 vergine richiede circa 120-130 MJ di energia e genera circa 6–8 kg di emissioni di CO₂ equivalenti. Il PA6 riciclato riduce queste cifre del 50–80% a seconda del percorso di riciclo, rendendolo uno dei tecnopolimeri più riciclabili dal punto di vista chimico.

Anche il caprolattame di origine biologica, derivato da materie prime di origine vegetale, è in fase di sviluppo attivo come percorso per ridurre la dipendenza dai combustibili fossili della produzione di PA6, sebbene la scala commerciale rimanga al momento limitata.

Limitazioni e considerazioni sulla progettazione per PA6

Sebbene la poliammide 6 offra un'interessante combinazione di proprietà, non è universalmente adatta a ogni applicazione. I progettisti e gli ingegneri devono essere consapevoli delle seguenti limitazioni:

• Variazione dimensionale indotta dall'umidità: Come discusso, il rigonfiamento igroscopico limita l'uso in assemblaggi con tolleranze strette esposti a umidità variabile o immersione diretta in acqua senza un'adeguata compensazione progettuale.
• Degradazione UV: Il PA6 non modificato si degrada in caso di esposizione prolungata ai raggi UV, provocando sfarinamento della superficie, infragilimento e cambiamenti di colore. Per le applicazioni esterne sono necessari gradi stabilizzati ai raggi UV o rivestimenti protettivi.
• Sensibilità agli acidi e alle basi forti: Il PA6 viene attaccato da acidi minerali concentrati (HCl, H₂SO₄) e alcali forti, che idrolizzano il legame ammidico e provocano la scissione della catena. Le applicazioni che coinvolgono tali sostanze chimiche richiedono materiali alternativi.
• Creep sotto carico sostenuto: Come tutti i materiali termoplastici semicristallini, il PA6 presenta creep (deformazione lenta sotto carico costante), di cui si deve tenere conto nelle applicazioni strutturali a lungo termine, soprattutto a temperature elevate o in stati condizionati.
• Restringimento e deformazione: PA6 ha un ritiro dello stampo relativamente elevato (0,6–1,8% per i gradi non riempiti e 0,3–0,7% in modo anisotropico per i gradi caricati di vetro), che richiede un'attenta progettazione dello stampo e un controllo dei parametri di lavorazione per ridurre al minimo la deformazione nelle parti piatte o asimmetriche.

Per le applicazioni in cui queste limitazioni sono un ostacolo, le alternative includono PA12 (minore assorbimento di umidità), POM (migliore stabilità dimensionale), PPS (resistenza chimica e termica superiore) o PEEK (prestazioni estreme ma a costi significativamente più elevati).
