La poliammide 6 è cristallina o amorfa? Spiegazione della struttura del PA6

La poliammide 6 è semicristallina: non completamente cristallina, non completamente amorfa

La poliammide 6 (PA6), ampiamente conosciuta come nylon 6 o policaprolattame, è un polimero termoplastico semicristallino . Ciò significa che contiene contemporaneamente sia domini cristallini – regioni in cui le catene molecolari sono disposte secondo schemi ordinati e ripetuti – sia domini amorfi, dove l’impaccamento delle catene rimane disordinato. Non è né completamente cristallino come un semplice cristallo di sale né completamente amorfo come un normale vetro.

Questa microstruttura a doppia fase è la ragione fondamentale Poliammide 6 funziona come funziona. La frazione cristallina gli conferisce forza e rigidità, mentre la frazione amorfa contribuisce alla flessibilità, alla resistenza agli urti e alla capacità di assorbire piccole molecole come l'acqua. Comprendere l'equilibrio tra queste due fasi è essenziale per chiunque progetti parti, selezioni materiali o lavori PA6 in contesti industriali o ingegneristici.

Un malinteso comune è che il PA6 sia "cristallino" o "amorfo" a seconda di come viene lavorato. In realtà, la proporzione di ciascuna fase cambia con le condizioni di lavorazione, la storia termica e il contenuto di umidità, ma entrambe le fasi sono sempre presenti in una certa misura nella poliammide 6 solida. Il PA6 raffreddato con quench può avere un indice di cristallinità basso fino a pochi punti percentuali, mentre il materiale raffreddato lentamente o ricotto può raggiungere circa il 35%. Nessuno dei due estremi produce un materiale che sia puramente una fase o l'altra.

Cosa significa effettivamente semicristallino nel contesto di PA6

Quando gli studiosi dei polimeri descrivono un materiale come semicristallino, si riferiscono a una microstruttura specifica su scala nanometrica. Allo stato solido, la poliammide 6 si organizza in pile di lamelle cristalline - regioni ordinate sottili, simili a piastre, spesse circa 5-15 nm - separate da regioni interstrato amorfe. Questi accumuli lamellari formano sovrastrutture sferiche più grandi chiamate sferuliti, che possono essere osservate al microscopio a luce polarizzata e sono caratteristiche dei polimeri semicristallini cristallizzati a fusione.

La forza trainante dietro la cristallizzazione nel PA6 è la formazione di legami idrogeno intermolecolari tra i gruppi ammidici (–CO–NH–) lungo le catene polimeriche adiacenti. Questi legami, più forti delle interazioni di van der Waals ma più deboli dei legami covalenti, bloccano le catene in disposizioni parallele e creano il vantaggio energetico che rende la cristallizzazione termodinamicamente favorevole. Tuttavia, le catene lunghe e aggrovigliate non possono riorganizzarsi completamente durante la solidificazione. Una frazione significativa rimane sempre intrappolata in configurazioni disordinate, formando la fase amorfa.

La differenza di densità tra le due fasi riflette la loro differenza strutturale: la fase cristallina del PA6 ha una densità di circa 1,24 g/cm³, mentre la fase amorfa ha una densità di circa 1,08 g/cm³ — un divario di circa il 15%. Misurare la densità apparente di un campione di PA6 è quindi un metodo indiretto utilizzato per stimarne il grado di cristallinità, sebbene tecniche più precise come la calorimetria a scansione differenziale (DSC) e la diffusione di raggi X ad ampio angolo (WAXS) siano standard nella pratica di laboratorio.

Fondamentalmente, le regioni amorfe in PA6 non sono tutte identiche. I ricercatori distinguono tra una frazione amorfa mobile (MAF) – catene libere di subire un movimento segmentale cooperativo al di sopra della temperatura di transizione vetrosa – e una frazione amorfa rigida (RAF). Il RAF è costituito da segmenti di catena che sono geometricamente vincolati dalla loro vicinanza alle superfici delle lamelle cristalline, conferendo loro una mobilità limitata anche al di sopra della temperatura di transizione vetrosa. La presenza di un sostanziale RAF nel PA6 significa che semplici modelli a due fasi sottostimano significativamente la complessità strutturale del materiale.

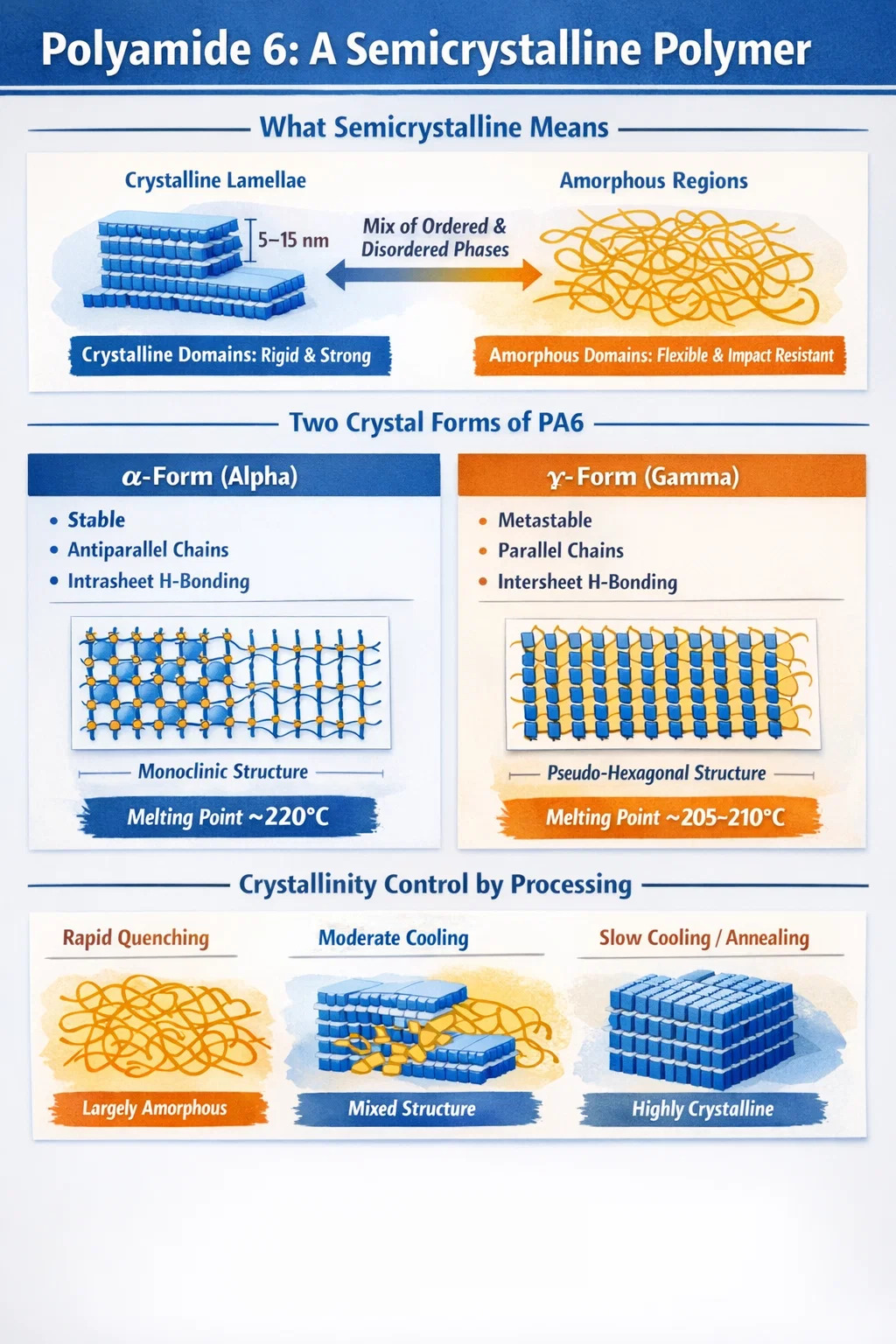

Le due principali forme cristalline della poliammide 6: alfa e gamma

La poliammide 6 non cristallizza in un'unica struttura cristallina unica. Presenta un polimorfismo cristallino, il che significa che può formare diverse strutture cristalline – chiamate polimorfi – a seconda di come viene elaborato. I due polimorfi primari sono la forma alfa (α) e la forma gamma (γ), ciascuno con disposizioni atomiche e conseguenze meccaniche distinte.

Forma cristallina alfa (α).

La forma α è il polimorfo termodinamicamente stabile della poliammide 6. Ha una cella unitaria monoclina in cui catene polimeriche adiacenti corrono in modo antiparallelo tra loro. Il legame idrogeno nella forma α si verifica principalmente all’interno dei fogli planari – il cosiddetto legame idrogeno intrafoglio – producendo una struttura ben organizzata ed energeticamente favorevole. La forma α fonde a circa 220°C ed è preferita quando PA6 cristallizza in condizioni di raffreddamento lento (tipicamente a velocità di raffreddamento inferiori a circa 8°C al secondo) o dopo ricottura superiore a 150°C. Il suo grado più elevato di ordine strutturale corrisponde ad un modulo di Young più elevato rispetto alla forma γ.

Forma cristallina gamma (γ).

La forma γ, talvolta descritta come pseudo-esagonale o mesofase, è un polimorfo metastabile che predomina quando il PA6 viene lavorato a velocità di raffreddamento più elevate (tra circa 8°C/s e 100°C/s), come durante la filatura per fusione in fibre o lo stampaggio a iniezione con stampi a freddo. Nella forma γ, le catene corrono parallele anziché antiparallele e il legame a idrogeno è di natura interstrato, ovvero si verifica tra fogli adiacenti legati a idrogeno. La forma γ è intrappolata cineticamente e può convertirsi nella forma α dopo ricottura o esposizione all'acqua calda. Nei nanocompositi PA6/argilla, anche la forma γ è costantemente favorita a causa dell’influenza nucleante delle piastrine di argilla.

Cosa significa questo polimorfismo in pratica

Per ingegneri e trasformatori, il polimorfismo cristallino nel PA6 non è un concetto accademico astratto. Una parte stampata in PA6 prodotta con uno stampo a freddo e un tempo di ciclo rapido conterrà prevalentemente cristalli di forma γ, mentre la stessa resina stampata con uno stampo a caldo e un raffreddamento lento conterrà più cristalli di forma α. Le proprietà meccaniche risultanti – rigidità, resistenza alla fatica, stabilità dimensionale – differiranno in modo misurabile tra queste due parti anche se sono realizzate con lo stesso grado di poliammide 6. Il controllo della velocità di raffreddamento e delle temperature dello stampo è quindi uno degli strumenti principali per mettere a punto la microstruttura delle parti finite in PA6.

Intervallo tipico di cristallinità del PA6 e perché è relativamente basso

Un aspetto della microstruttura della poliammide 6 che sorprende molti ingegneri è quanto bassa sia effettivamente la sua cristallinità rispetto ai polimeri cristallizzabili più semplici come il polietilene. Il PA6 cristallizzato a fusione raggiunge tipicamente a indice di cristallinità pari o inferiore al 35%. , a seconda delle condizioni di lavorazione e della storia termica. Ciò significa che anche nelle condizioni di raffreddamento lento più favorevoli, la maggior parte del materiale in volume rimane amorfo.

La ragione di questa cristallinità sorprendentemente bassa risiede nella topologia della catena del PA6 nella massa fusa solidificata. A differenza del polietilene, che ha catene relativamente semplici e flessibili capaci di un efficiente ripiegamento di rientro adiacente, le catene PA6 sono caratterizzate da forti legami idrogeno intercatena che ostacolano i movimenti cooperativi della catena necessari per un'efficiente cristallizzazione. Inoltre, le catene polimeriche lunghe e aggrovigliate non possono riorganizzarsi rapidamente dalle loro configurazioni casuali a spirale nella massa fusa. Un modello strutturale ampiamente accettato per le poliammidi cristallizzate a fusione descrive le catene che formano numerosi anelli di rientro lunghi e non adiacenti insieme a catene di collegamento intercristalline che collegano diverse lamelle cristalline. Questa struttura ad anello disordinato genera naturalmente uno spesso strato amorfo tra le lamelle cristalline: in PA6, lo strato intermedio amorfo è tipicamente circa il doppio dello spessore delle lamelle cristalline stesse.

In confronto, la cristallinità dei singoli cristalli di PA6 coltivati ​​in soluzione – dove le catene hanno molto più tempo e libertà per riorganizzarsi – può essere molto più elevata, ma questo non è rappresentativo del PA6 commerciale in nessuno scenario di lavorazione pratica. Il vero PA6 stampato ad iniezione, estruso o filato in fibra contiene sempre una sostanziale frazione amorfa.

Il PA6 con raffreddamento a quench, ad esempio immergendo rapidamente un campione appena fuso in acqua ghiacciata, può produrre materiale con cristallinità estremamente bassa, avvicinandosi a uno stato quasi completamente amorfo. Questo PA6 raffreddato può successivamente subire una cristallizzazione a freddo dopo essere stato riscaldato al di sopra della sua temperatura di transizione vetrosa di circa 50–55°C, trasformandosi da prevalentemente amorfo a semicristallino. Questo comportamento è facilmente osservabile negli esperimenti DSC, in cui appare un'esotermia di cristallizzazione fredda durante una scansione di riscaldamento del PA6 raffreddato con quench.

Come le condizioni di lavorazione controllano la struttura cristallina della poliammide 6

Poiché la poliammide 6 è semicristallina con una microstruttura sensibile e variabile, le condizioni in cui viene lavorata determinano profondamente le proprietà della parte finale. Questo è uno degli aspetti più importanti dal punto di vista pratico nel lavorare con PA6 come materiale tecnico.

Velocità di raffreddamento

La velocità di raffreddamento è la variabile dominante che controlla sia il grado di cristallinità che la distribuzione dei polimorfi nel PA6 stampato ad iniezione ed estruso. A velocità di raffreddamento inferiori a circa 8°C al secondo, la forma α è la fase cristallina dominante. Tra circa 8°C/s e 100°C/s predomina la forma γ. A velocità di raffreddamento molto elevate, come quelle ottenute nel raffreddamento rapido, la cristallizzazione viene ampiamente soppressa e si ottiene PA6 prevalentemente amorfo. Nello stampaggio a iniezione pratico, il rivestimento esterno di una parte stampata (che si raffredda più velocemente contro la parete fredda dello stampo) contiene tipicamente più materiale di forma γ o amorfo, mentre il nucleo (che si raffredda più lentamente) contiene più cristalli di forma α. Ciò crea un gradiente morfologico pelle-nucleo attraverso la sezione trasversale della parte.

Temperatura dello stampo

La temperatura dello stampo ha un impatto diretto sulla cristallinità. Temperature più elevate dello stampo (per PA6, tipicamente 60–100°C) rallentano il raffreddamento della superficie della parte rispetto al suo nucleo, promuovono una maggiore cristallinità complessiva e favoriscono lo sviluppo di cristalli di forma α. Temperature dello stampo più basse riducono la cristallinità ma possono semplificare la sformatura. Una conseguenza pratica è che le parti in PA6 con cristallinità più elevata mostrano una migliore stabilità dimensionale in servizio – poiché la cristallizzazione secondaria che avviene dopo lo stampaggio è ridotta – ma potrebbero richiedere tempi di ciclo più lunghi per garantire un’adeguata cristallizzazione prima dell’espulsione.

Ricottura

La ricottura delle parti in poliammide 6, mantenendole a una temperatura elevata al di sotto del punto di fusione, tipicamente 140–180°C, promuove la conversione dei cristalli della forma γ nella più stabile forma α e aumenta il grado complessivo di cristallinità attraverso la cristallizzazione secondaria. La ricottura tende anche ad ispessire le lamelle cristalline esistenti e a ridurre le tensioni interne. Gli ingegneri ricottono spesso componenti PA6 destinati al servizio ad alta temperatura o ad applicazioni in cui la stabilità dimensionale nel tempo è fondamentale.

Contenuto di umidità durante la lavorazione

L'acqua svolge un duplice ruolo nella lavorazione del PA6. Durante la lavorazione della fusione, l'umidità agisce come un plastificante che riduce la viscosità della fusione e, a livelli elevati, può causare la degradazione idrolitica della lunghezza della catena. Allo stato solido, l’acqua assorbita distrugge i legami idrogeno intercatena nella fase amorfa, plastificando quelle regioni, riducendo la resistenza alla trazione e la rigidità e abbassando l’effettiva temperatura di transizione vetrosa. La fase cristallina è essenzialmente impermeabile all'acqua: l'assorbimento dell'umidità avviene interamente attraverso le regioni amorfe della struttura PA6. Questo è il motivo per cui i gradi PA6 più cristallini assorbono meno acqua e mostrano una migliore stabilità dimensionale in condizioni umide rispetto ai gradi meno cristallini.

Principali proprietà termiche legate alla natura semicristallina del PA6

La microstruttura semicristallina della poliammide 6 è direttamente responsabile di molte delle sue più importanti caratteristiche termiche, che la distinguono nettamente sia dai polimeri completamente amorfi che dai materiali puramente cristallini.

• Punto di fusione: Poiché il PA6 ha domini cristallini, ha un vero punto di fusione: circa 220°C per la forma α. I polimeri completamente amorfi non si sciolgono; si ammorbidiscono solo progressivamente. La brusca transizione di fusione del PA6 è una caratteristica distintiva di un materiale semicristallino ed è il motivo per cui il PA6 può essere lavorato per fusione a temperature ben definite.
• Temperatura di transizione vetrosa (Tg): La fase amorfa del PA6 subisce una transizione vetrosa a circa 50–55°C allo stato secco. Al di sotto di questa temperatura le catene amorfe sono congelate allo stato vetroso; sopra diventano gommosi. La Tg diminuisce significativamente in presenza di umidità assorbita – fino a circa 0°C o meno a piena saturazione – perché l’acqua plastifica i domini amorfi.
• Temperatura di deflessione termica (HDT): PA6 mantiene una rigidità significativa fino vicino al suo punto di fusione perché la fase cristallina agisce come una rete di reticolazione fisica sopra la Tg. Ciò contrasta con i polimeri completamente amorfi, che perdono rigidità rapidamente al di sopra della loro Tg. L'HDT del PA6 non rinforzato in condizioni di test standard è tipicamente compreso tra 55 e 65°C; con rinforzo in fibra di vetro arriva a 200°C o più.
• Transizione brillante: Il PA6 subisce anche una transizione allo stato solido chiamata transizione Brill a circa 160°C in materiale non confinato. Al di sopra di questa temperatura, il cristallo monoclino della forma α transita verso una fase a simmetria più elevata con legami idrogeno più disordinati. Questa transizione ha implicazioni per la finestra di lavorazione e il comportamento termico del PA6 a temperature di servizio elevate.

Come la struttura semicristallina determina le prestazioni meccaniche del PA6

Il comportamento meccanico della Poliammide 6 è una diretta conseguenza della sua microstruttura semicristallina bifase. Comprendere questa connessione aiuta a spiegare sia i suoi punti di forza che i suoi limiti nelle applicazioni ingegneristiche.

Le lamelle cristalline fungono da reticoli fisici o domini di rinforzo che forniscono rigidità e resistenza. Le catene amorfe tra e intorno alle lamelle, in particolare le catene di collegamento intercristalline che si estendono tra lamelle adiacenti, sopportano sollecitazioni durante la deformazione e contribuiscono alla tenacità e alla duttilità. Questa architettura è responsabile del caratteristico comportamento a doppio snervamento osservato nelle prove di trazione del PA6 a temperatura ambiente: uno snervamento iniziale a basse deformazioni (circa 5-10%) associato alla deformazione dei domini amorfi, seguito da un secondo snervamento a deformazioni più elevate associato alla rottura delle lamelle cristalline stesse.

Una maggiore cristallinità nel PA6 è generalmente correlata a maggiore rigidità, maggiore resistenza alla trazione e migliore resistenza allo scorrimento viscoso, ma al costo di una ridotta resistenza all'impatto e allungamento a rottura. Il PA6 con cristallinità inferiore, ad esempio il PA6 prodotto con raffreddamento rapido, tende ad essere più tenace e duttile. Questo compromesso è una caratteristica classica dei polimeri semicristallini e offre ai compoundatori e ai trasformatori del PA6 una notevole libertà di ottimizzare le proprietà per applicazioni specifiche regolando la cristallinità attraverso le condizioni di lavorazione o gli agenti nucleanti.

Rispetto al suo parente stretto PA66 (Nylon 6,6), il PA6 è leggermente meno cristallino in condizioni di lavorazione equivalenti. Ciò conferisce al PA6 un punto di fusione leggermente più basso (~220°C contro ~260°C del PA66), una migliore lavorabilità a temperature più basse e prestazioni all'impatto leggermente migliori, mentre il PA66 offre resistenza al calore e rigidità leggermente migliori a temperature elevate. Entrambi sono semicristallini: la differenza sta nel grado di cristallinità e perfezione del cristallo piuttosto che nella natura cristallina/amorfa fondamentale dei materiali.

Poliammide 6 vs. Poliammidi amorfe: una chiara distinzione

Vale la pena fare una distinzione esplicita tra la Poliammide 6 e la classe di materiali noti come poliammidi amorfe, poiché entrambe appartengono alla famiglia delle poliammidi ma hanno strutture e proprietà fondamentalmente diverse.

PA6 è, come discusso in questo articolo, una poliammide semicristallina. Al contrario, le poliammidi amorfe – come i copolimeri PA 6I/6T (copolimeri di esametilendiammina con acidi isoftalici e tereftalici) – sono progettate per prevenire completamente la cristallizzazione incorporando una struttura molecolare irregolare, tipicamente attraverso la copolimerizzazione con monomeri di diversa geometria. Le unità isoftaliche in PA 6I/6T, ad esempio, introducono attorcigliamenti nella catena che impediscono l'impaccamento regolare e sopprimono qualsiasi ordine cristallino, producendo un materiale completamente amorfo.

Le conseguenze pratiche di questa differenza sono significative. Le poliammidi amorfe sono trasparenti (perché non esistono domini cristallini che diffondano la luce), hanno un basso ritiro dallo stampo e un'eccellente stabilità dimensionale. Tuttavia, non hanno la rigidità alle alte temperature conferita dalla cristallinità del PA6 e la loro temperatura di servizio è limitata dalla temperatura di transizione vetrosa piuttosto che dal punto di fusione. Il PA6, con la sua struttura semicristallina, è opaco o traslucido, mostra un maggiore ritiro dallo stampo e ha un punto di fusione distinto, ma mantiene rigidità e resistenza ben al di sopra della sua Tg a causa della fase cristallina.

Questa distinzione è importante quando si selezionano i materiali. Per le applicazioni che richiedono chiarezza ottica, tolleranze dimensionali strette e ampia resistenza chimica in ambienti a temperatura moderata, possono essere preferite le poliammidi amorfe. Per le applicazioni di ingegneria strutturale che richiedono elevata rigidità, resistenza all'usura e prestazioni intorno ai 200°C, il PA6 semicristallino è la scelta più appropriata.

Metodi utilizzati per misurare la cristallinità in PA6

Poiché il grado di cristallinità della poliammide 6 varia con la storia della lavorazione e influisce direttamente sulle proprietà, misurarlo accuratamente è praticamente importante. A questo scopo vengono abitualmente utilizzate diverse tecniche analitiche.

• Calorimetria differenziale a scansione (DSC): Il metodo più comune. Il calore di fusione misurato durante la fusione di un campione di PA6 viene confrontato con il calore di fusione teorico del PA6 cristallino al 100% (circa 241 J/g per la forma α). Il rapporto fornisce l'indice di cristallinità. Le complicazioni sorgono perché PA6 può subire cristallizzazione a freddo o transizioni polimorfiche durante la scansione di riscaldamento DSC, richiedendo un'analisi attenta.
• Diffusione di raggi X grandangolari (WAXS): Fornisce informazioni strutturali dirette sulle fasi cristalline presenti. I picchi di diffrazione netti corrispondono a riflessioni cristalline; un ampio alone corrisponde all'apporto amorfo. L'integrazione delle intensità relative consente il calcolo dell'indice di cristallinità e l'identificazione del contenuto della fase α rispetto a quella γ.
• Misurazione della densità: Poiché il PA6 cristallino e amorfo hanno densità significativamente diverse (1,24 g/cm³ contro 1,08 g/cm³), misurando la densità di un campione e applicando una regola di miscelazione a due fasi si ottiene una stima della cristallinità. Questo è semplice ma meno accurato di DSC o WAXS.
• Spettroscopia FTIR: Le bande di assorbimento dell'infrarosso associate a specifiche fasi cristalline consentono l'analisi semiquantitativa. Per PA6, le bande di assorbimento caratteristiche a 974 cm⁻¹, 1030 cm⁻¹ e 1073 cm⁻¹ vengono utilizzate per distinguere e quantificare il contenuto delle fasi cristalline α e γ.

Ogni tecnica ha i suoi punti di forza, limiti e presupposti. Per il controllo qualità di routine, il DSC è quello più utilizzato grazie alla sua velocità e accessibilità. Per una caratterizzazione strutturale dettagliata, soprattutto quando le proporzioni relative delle fasi α e γ sono importanti, WAXS combinato con DSC fornisce il quadro più completo.

Implicazioni pratiche per la progettazione, la lavorazione e la selezione dei materiali

Per gli ingegneri e i selezionatori di materiali, comprendere che la poliammide 6 è semicristallina – piuttosto che etichettarla semplicemente come “cristallina” o “amorfa” – ha conseguenze dirette e concrete su come i componenti dovrebbero essere progettati, lavorati e utilizzati.

Innanzitutto, le parti in PA6 continuano a cristallizzare lentamente dopo aver lasciato lo stampo. Questa cristallizzazione post-stampo provoca cambiamenti dimensionali, in genere ritiro, che possono influire sull'adattamento e sul funzionamento della parte. I componenti PA6 ad alta precisione spesso richiedono protocolli di ricottura o condizionamento controllati per completare la cristallizzazione in un ambiente controllato prima di essere assemblati. Senza questo passaggio, si può verificare una deriva dimensionale in servizio, in particolare nelle prime centinaia di ore di utilizzo a temperature elevate.

In secondo luogo, il condizionamento dell'umidità delle parti in PA6 è una pratica standard prima dei test sulle proprietà meccaniche e prima dell'uso in molte applicazioni. Il PA6 secco appena stampato ha proprietà che differiscono in modo misurabile dal PA6 condizionato con l'umidità perché l'acqua assorbita plastifica la fase amorfa. Le schede tecniche pubblicate per le qualità PA6 riportano in genere i valori sia per lo stato dry-as-molded (DAM) che per quello condizionato dall'umidità (tipicamente condizionamento dell'umidità relativa al 50%) e le differenze possono essere sostanziali. La resistenza all'urto e l'allungamento alla rottura aumentano con l'assorbimento dell'umidità, mentre la resistenza alla trazione, la rigidità e la durezza diminuiscono.

In terzo luogo, il rinforzo in fibra di vetro modifica il comportamento di cristallizzazione del PA6. Le fibre di vetro agiscono come siti di nucleazione eterogenei che accelerano la cristallizzazione e spostano la temperatura di cristallizzazione a valori più elevati. La matrice PA6 risultante nei compositi caricati con vetro tende ad essere più cristallina e strutturata più finemente rispetto alla PA6 pura in condizioni di raffreddamento equivalenti, contribuendo al miglioramento della rigidità e della stabilità dimensionale dei gradi di poliammide 6 rinforzati con vetro.

In quarto luogo, la scelta tra PA6 e PA66 per una determinata applicazione spesso si riduce a sottili differenze nelle loro strutture semicristalline. Il PA66, con la sua struttura a catena più simmetrica e una maggiore tendenza a cristallizzare, raggiunge una cristallinità leggermente superiore e ha un punto di fusione di circa 40°C superiore rispetto al PA6. Ciò rende il PA66 più adatto per applicazioni a temperature prossime ai 200°C e superiori. La temperatura di lavorazione più bassa del PA6, la migliore finitura superficiale e la maggiore facilità di lavorazione (in parte dovuta al minor tasso di cristallizzazione e ritiro) lo rendono preferito per molte applicazioni di stampaggio a iniezione di precisione e per la produzione di fibre.
